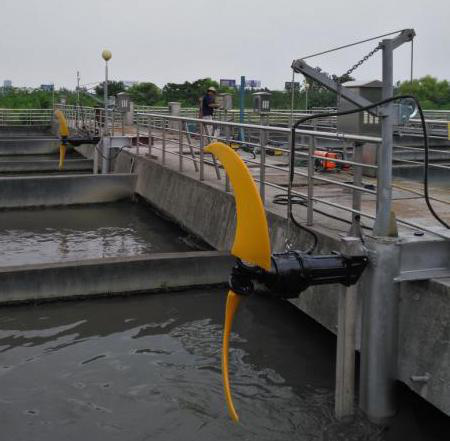

悬挂式潜水推流器

一、设备名称潜水推流器

二、型号 QJB-4-1400/ QJB-5.5-1800/…

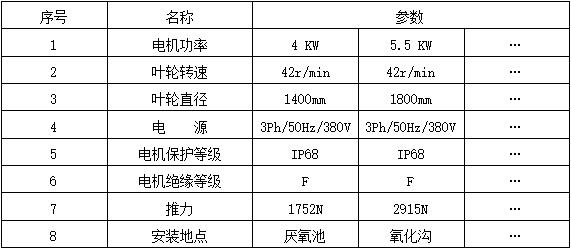

三、主要技术参数

四、用途

    低速水下推流器用于混合液的水平推流，潜水推流器用于防止颗粒在池中沉淀、凝结。

五、特点

  1、搅拌叶轮是二叶片的，具有独特的水力设计，无缠绕堵塞现象；
  2、轴和油室的密封先进可靠，并有防渗漏保护；
  3、安装方便迅速，可用于任何形状的水池，占地小；
  4、操作简单、易于维护、配套电机功率小、无噪音。
  5、推流器具有优秀的水力设计，每台推流器在污水中工作，能保证池底流速大于（距池底300mm为准）0.3m/s。
  6、在不用排放污水的情况下能够安装，安装快捷。

六、适用范围

1、海拔不超过2000m；
2、最高介质温度不超过40℃；
3、介质的PH值在6~9之间；
4、液体密度不超过1150kg/m³；
5、潜水深度一般不超过40m；
6、池容积在1000~3000m³，粘度可达到50CP；池容积在500~700m³，粘度可达1000CP。

七、结构设计

1、机械密封

   搅拌器有二个油腔和排油、检查栓，油能容易更换。搅拌器配有两个独立的机械密封系统，密封件在油腔中操作，用液体动力以恒定的速度向密封面喷油产生润滑。外部一次密封组件位于搅拌液体和油腔之间，包含一稳定的和一正向驱动的旋转的碳化钨圈。内部二次密封件，位于油腔和电机壳之间，包含一稳定的碳化钨胶圈和一正向驱动的旋转的碳化钨胶圈。只有外密封面和搅拌的介质接触。每个密封接口用弹簧系统卡紧。密封既不要求维护又不要求密封调整，还不要求密封旋转方向。机械密封的使用寿命不低于3万小时。

2、轴承

搅拌器和电机的轴围绕三个永久的油润滑的轴承，内轴头由两个球面滚柱轴承支撑，一单列角触滚珠轴承和双列滚珠柱轴承承担轴向负荷。主要轴承是单列角触滚珠轴承以承担轴向负荷，其使用寿命不小于10万小时。

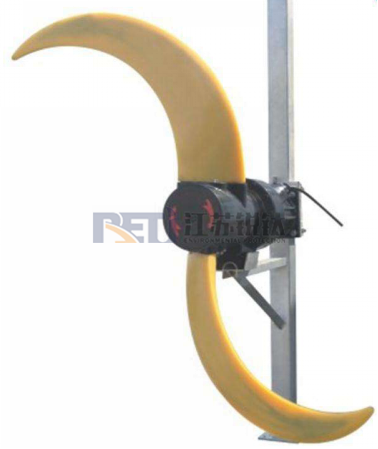

3、螺旋桨

螺旋桨为二片式，采用高强度聚氨酯叶片，叶片宽度大，侧面薄，表面平滑，并且为后掠式，具有自洁功能确保了搅拌器的高效、无堵塞运行。该叶轮运用了螺旋桨推进原理和计算机工况模拟，其制造采用先进设计软件和加工中心制作整体式模具，并采用整体式成型，保证叶轮叶片的几何尺寸、叶面形状、伸展方向为零误差，叶片材料采用特种配方，使其柔韧性与刚性相宜，工作状态下，能根据局部液体介质浓度的不同，上下叶片受液体压力的不同以及引起动不平衡的各种因素，自然调适动态平衡消除冲击载荷，使传动平稳，运行可靠，寿命延长。

4、减速机

    齿轮箱采用专用潜水齿轮减速机，配有高精度低负载两级圆柱形斜齿轮箱，设计为无限寿命，电机轴备有一个一体化的传动齿轮。含有一级传动齿轮的齿轮箱的中间轴与电机轴的传动齿轮紧密配合。中间轴在两个球面滚柱轴承中转动并含有一个二级传动齿轮。叶轮轴包含二级传动齿轮并在一个单列和一个双列角触滚珠轴承中旋转。效率高，密封可靠，齿轮箱的制造采用高加工精度，齿轮加工为4级精度，材料采用高强度合金钢，具有抗冲击、耐磨特性，箱体采用加工中心加工，选用球墨铸铁具有强度高特性，检测采用高于国家标准1.5倍的要求做型式试验测试，使减速机构的传动扭矩和抗冲击性能满足潜水减速机的工况运行要求，使用寿命不小于10万小时。

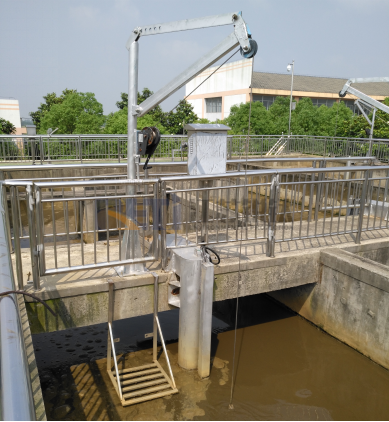

八、悬挂式提升装置(可在不停产、不排水的情况下直接安装）

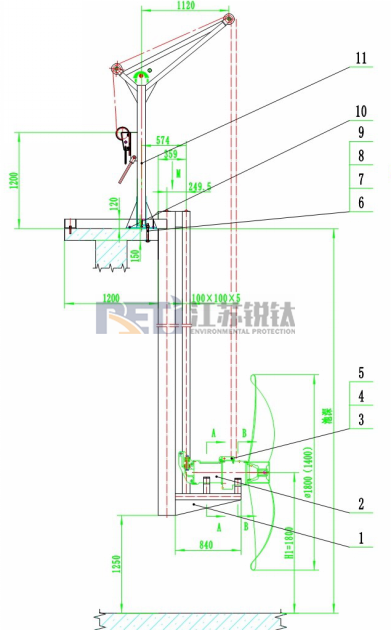

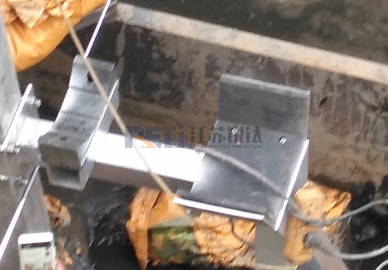

悬挂装置分为水下支撑管和水上固定座。水上固定座安装在走道板或钢制桥梁上，主要承载整个悬挂推流器的重量和推动器运行时的推力产生的弯矩。水下支撑管采用方管或圆形管，承受推流器的重量及推力产生的弯矩。整体结构稳定可靠。

悬挂式提升装置水上安装要求：

1、土建结构为钢混或钢制桥架，确保能够承受设备负荷。2、水上安装平台最窄空间为300，大于此尺寸都可以安装。3、水下部分安装高度离池底约1200，这是推流器的合理安装高度。4、导杆长度按工艺图或实际池深决定，最长可达到12米。5、可采用水上碳钢，水下不锈钢材质。
